remise en forme bras oscillant qui est très moche d'origine

Message  titaï le Mer 27 Avr - 17:11

J'ai acheté d'occas, un bras de ce style :



Je vais partir de sa base pour en faire un autre bien plus joli.
avatar
titaï

Nombre de messages : 212
Age : 53
Localisation : Aude
Date d'inscription : 25/04/2011

Voir le profil de l'utilisateur http://titai.pagesperso-orange.fr

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  SERGIO le Mer 27 Avr - 17:37

c'est pour quelle moto?

_________________
avatar
SERGIO
Admin

Nombre de messages : 5345
Age : 60
Localisation : Orange Vaucluse
Date d'inscription : 05/08/2008

Voir le profil de l'utilisateur http://www.bikerebelle.com

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  titaï le Mer 27 Avr - 17:40

La shadow, je vais le transformer en section tubulaire.
avatar
titaï

Nombre de messages : 212
Age : 53
Localisation : Aude
Date d'inscription : 25/04/2011

Voir le profil de l'utilisateur http://titai.pagesperso-orange.fr

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  Invité le Mer 27 Avr - 18:37

salut

tu as quoi comme matos pour souder???arc?MIG ou TIG???

Invité
Invité


Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  titaï le Mer 27 Avr - 18:43

mig chez un pote
avatar
titaï

Nombre de messages : 212
Age : 53
Localisation : Aude
Date d'inscription : 25/04/2011

Voir le profil de l'utilisateur http://titai.pagesperso-orange.fr

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  titaï le Jeu 28 Avr - 21:21

Je ferais suivre quelques photos si ça vous intéresse...
avatar
titaï

Nombre de messages : 212
Age : 53
Localisation : Aude
Date d'inscription : 25/04/2011

Voir le profil de l'utilisateur http://titai.pagesperso-orange.fr

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  zspirit le Jeu 28 Avr - 21:45

moi,ça m'intéresse toujours v
avatar
zspirit

Nombre de messages : 848
Age : 43
Localisation : Cheval-Blanc (84)
Date d'inscription : 27/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  Indians le Ven 29 Avr - 10:15

tu doit les mettre lol c'est une obligation ici hihihihihihihihihhihi non je plaisante mais on aime voir les actions mené par ki ke ce sois sur une becane et en plus je vois ke tu boss super bien aller lache toi l'ami mais des tofs
canard bras départ canard bras départ canard bras départ canard bras départ
avatar
Indians

Nombre de messages : 771
Age : 51
Localisation : Bourgogne
Date d'inscription : 19/11/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  titaï le Mar 3 Mai - 14:32

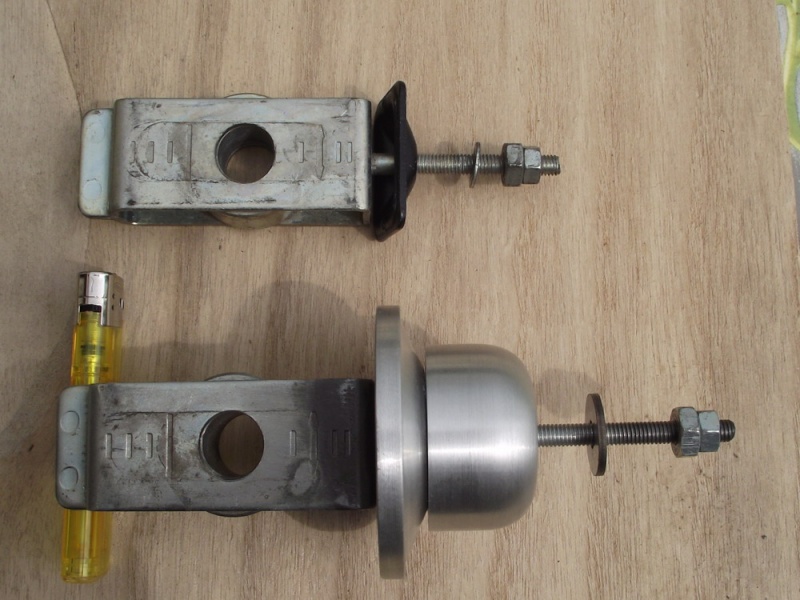

En haut, le tendeur d'origine et en bas le tendeur modifié en alu 4g brut





La partie du tendeur brut vue de face

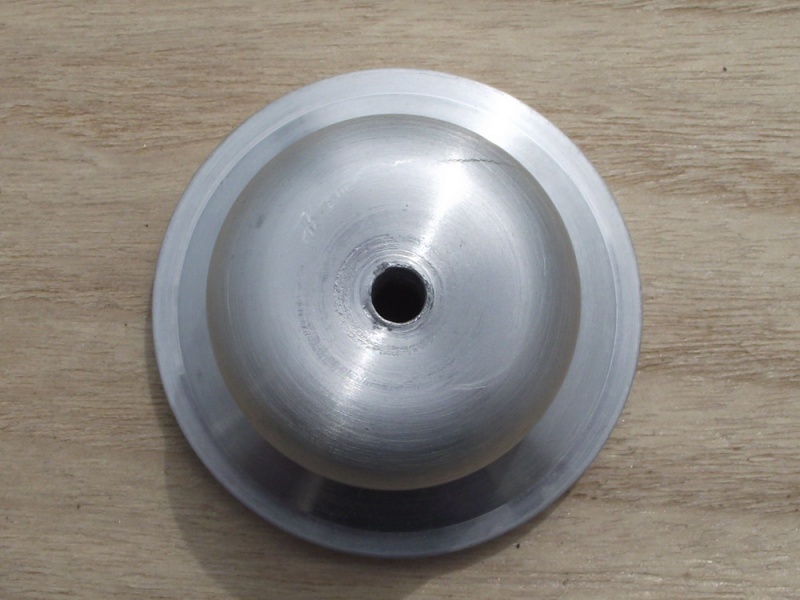

La partie arrière brut qui est maintenue par deux goupilles
avatar
titaï

Nombre de messages : 212
Age : 53
Localisation : Aude
Date d'inscription : 25/04/2011

Voir le profil de l'utilisateur http://titai.pagesperso-orange.fr

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  zspirit le Mar 3 Mai - 14:37

vu le diametre du bestiau,il va etre costaud le nouveau bras

t'as pas vu un poli gros pour un 125
avatar
zspirit

Nombre de messages : 848
Age : 43
Localisation : Cheval-Blanc (84)
Date d'inscription : 27/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  titaï le Mar 3 Mai - 14:52

Diamètre 50, le tendeur dumoins le rondelle doit faire 70, c'est pas excessif.
avatar
titaï

Nombre de messages : 212
Age : 53
Localisation : Aude
Date d'inscription : 25/04/2011

Voir le profil de l'utilisateur http://titai.pagesperso-orange.fr

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  SERGIO le Mar 3 Mai - 16:49

tu dois avoir un sacré équipement car là ilo faut un tour..

_________________
avatar
SERGIO
Admin

Nombre de messages : 5345
Age : 60
Localisation : Orange Vaucluse
Date d'inscription : 05/08/2008

Voir le profil de l'utilisateur http://www.bikerebelle.com

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  titaï le Mar 3 Mai - 16:59

Que nenni Sergio, j'ai que dalle, j'ai tout vendu, il me reste une perceuse à colonne, un combiné de ponçage, un poste à souder autogène et l'outillage traditionnel.
Pour faire cette pièce, je l'ai monté sur perceuse avec un axe et petit à petit je lui ai donné forme.
Il faut que je me rachète un pistolet de peinture le mien a rendu l'âme.
J'aurais le matos voulu, j'irais un peu plus vite et j'aurais le confort de mieux travailler.
Il m'a fallu 3 heures de taf pour faire la partie en alu hein
avatar
titaï

Nombre de messages : 212
Age : 53
Localisation : Aude
Date d'inscription : 25/04/2011

Voir le profil de l'utilisateur http://titai.pagesperso-orange.fr

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  SERGIO le Mar 3 Mai - 17:11

un seul mot.... bravo

_________________
avatar
SERGIO
Admin

Nombre de messages : 5345
Age : 60
Localisation : Orange Vaucluse
Date d'inscription : 05/08/2008

Voir le profil de l'utilisateur http://www.bikerebelle.com

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  titaï le Sam 21 Mai - 9:45

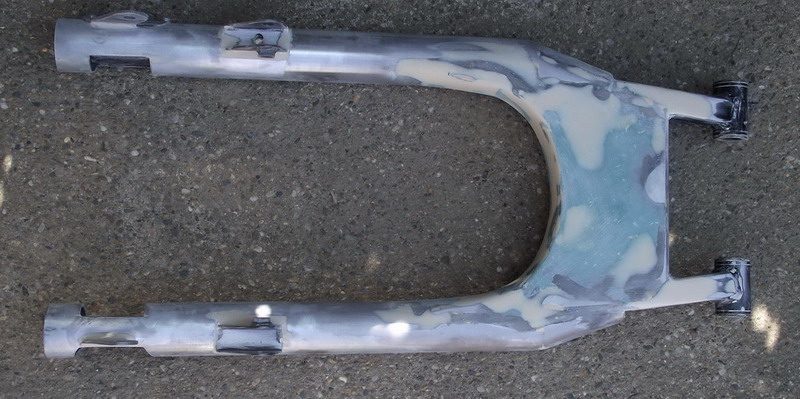

Me reste les finitions, ponçage à l'eau, montage sur bécane pour voir si tout baigne, mastic pistolable avec pistolet buse 2.5, poncage finition et mise en peinture.




Il y aura aussi des caches latéraux pour l'axe de roue :

avatar
titaï

Nombre de messages : 212
Age : 53
Localisation : Aude
Date d'inscription : 25/04/2011

Voir le profil de l'utilisateur http://titai.pagesperso-orange.fr

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  SERGIO le Sam 21 Mai - 16:06

la c'est du sacré boulot rien à voir avec nos bricolages... bravo

_________________
avatar
SERGIO
Admin

Nombre de messages : 5345
Age : 60
Localisation : Orange Vaucluse
Date d'inscription : 05/08/2008

Voir le profil de l'utilisateur http://www.bikerebelle.com

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  zspirit le Dim 22 Mai - 22:13

SERGIO a écrit:la c'est du sacré boulot rien à voir avec nos bricolages... bravo
t'as raison etonné etonné etonné
si on me cherche je suis parti me cacher tristesse
avatar
zspirit

Nombre de messages : 848
Age : 43
Localisation : Cheval-Blanc (84)
Date d'inscription : 27/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  titaï le Lun 23 Mai - 0:43

Faut pas exagérer, c'est pas très compliqué à faire, tout le monde peut y arriver, le truc c'est de se fabriquer une sorte de marbre avec des repères pour l'axe de bras et l'axe de roue avec des axes fictifs qui dépassent de chaque coté, plus ils sont longs plus ils sont précis, ensuite découper le bras pour ne garder que la partie "axe de bras" et greffer les tubes dessus, pour ce qui est de la partie arrière, j'ai récupéré les deux plans de serrage de l'ancien bras et je les ait soudé dans le tube lui même car sur le tube je me serais embêté pour fabriquer le maintien de l'axe.
Le seul truc ou il faut faire gaffe c'est au soudage, bien vérifier que les repères ne bougent pas, donc pointer au départ pour les retraits. Ensuite le reste va tout seul.
Les éléments style support garde boue, support tringlerie ressort frein je l'ai ait soudé à la brasure
Meuler un poil les soudures trop chargées, et poncer , poncer, poncer...
Pour cacher les liaisons de soudure, j'ai pris du mastic renforcé que j'ai étalé sur les zones soudées et aprés du mastic de carrosserie polyester fin.
Pour la finition, j'ai ma technique qui ne revient pas très chère, pour éliminer les petits trous et rayures, je mets du produit en aérosol qui fait office de rebouchage très efficace, de l'anti gravillon, c'est un produit assez épais qui a un pouvoir couvrant impressionnant, il se ponce très bien et il est étudié pour peindre dessus. Il m'a évité d'acheter du mastic pistolable qui n'est pas donné et en plus pour le passer au pistolet il faut avoir une buse de 2.5mm, ce qui m'impliquerait d'acheter un 2éme pistolet.
avatar
titaï

Nombre de messages : 212
Age : 53
Localisation : Aude
Date d'inscription : 25/04/2011

Voir le profil de l'utilisateur http://titai.pagesperso-orange.fr

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  titaï le Ven 27 Mai - 15:00

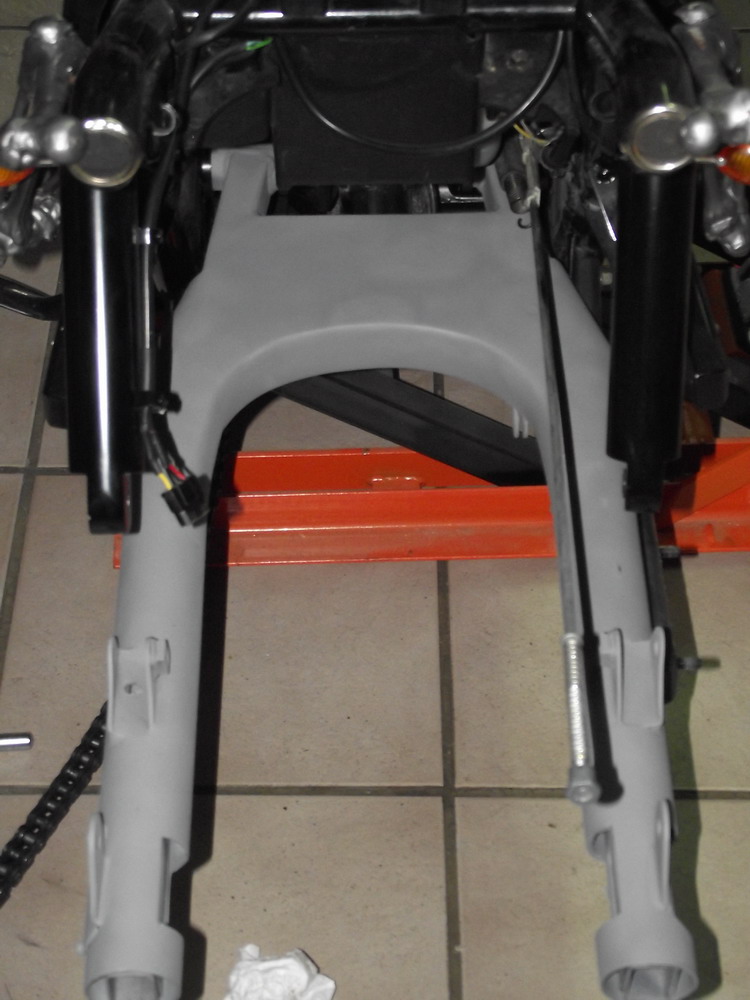

Mise en place du bras :





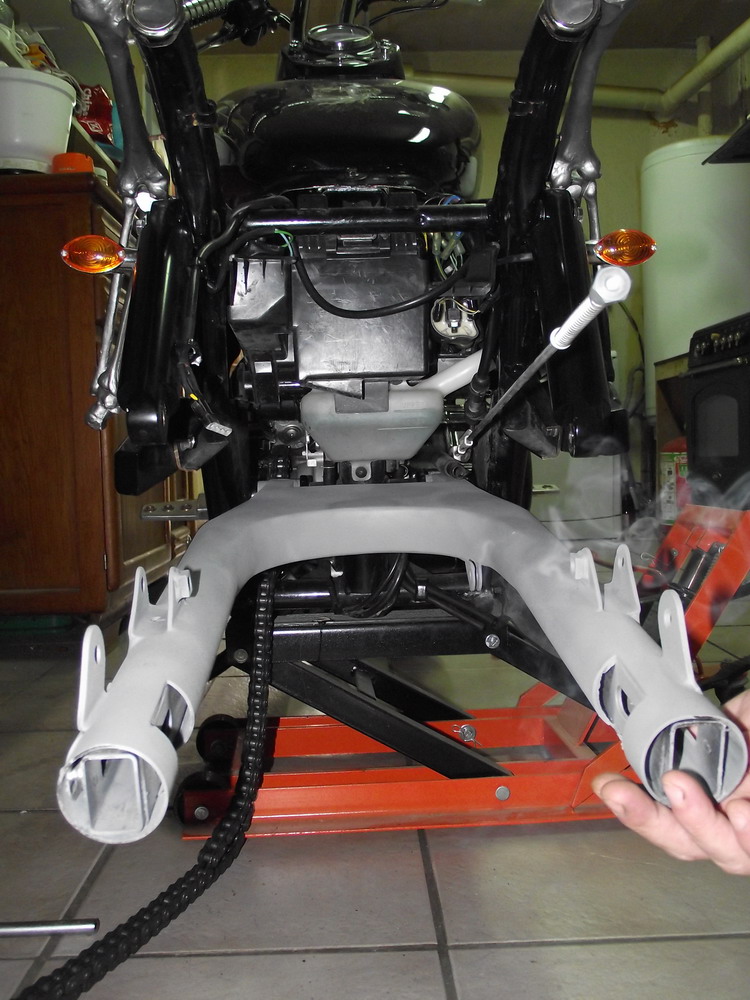

Logiquement l'alignement doit être pile poil :





Mise en place de la roue et du bras sur les fixations :

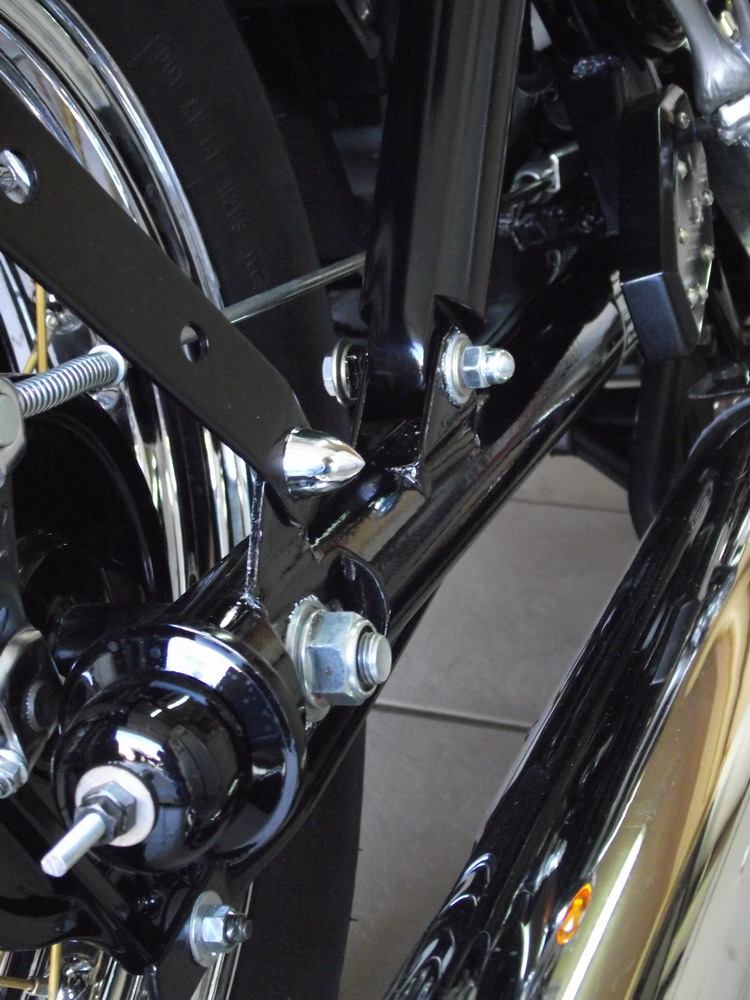

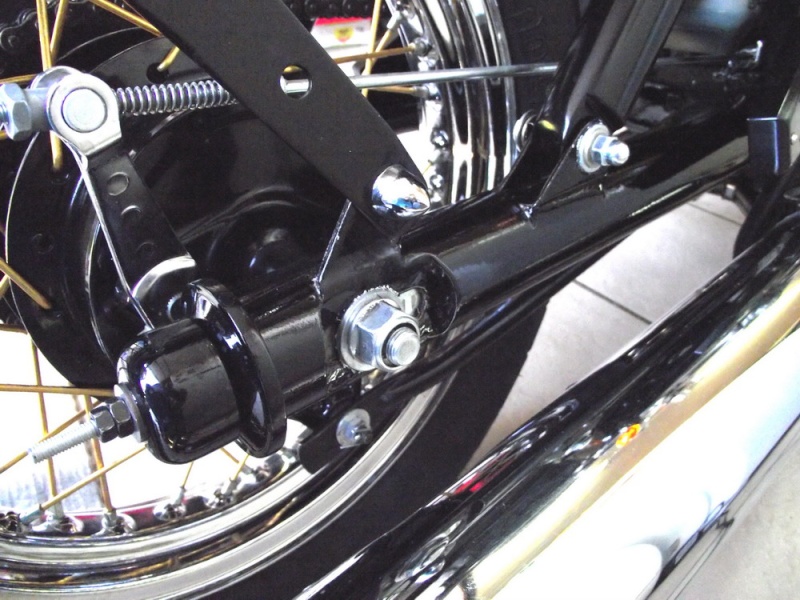

Avec tendeur vue de face:



Ca à l'air de gazer :





Quelques modifications à faire coté transmission sans interêt pour vous, me reste la mise en place de quelques éléments sur le bras tel que patte support ressort de rappel frein, fixation garde boue avant et arrière, guide chaine, ponçage et mise en peinture, ensuite j'attaque le phare que je vais personnaliser, mais ceci est une autre histoire



v
avatar
titaï

Nombre de messages : 212
Age : 53
Localisation : Aude
Date d'inscription : 25/04/2011

Voir le profil de l'utilisateur http://titai.pagesperso-orange.fr

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  Roberto le Ven 27 Mai - 15:55

c est du beaux travaille soigné bravo
avatar
Roberto

Nombre de messages : 1213
Age : 54
Localisation : 84150 jonquieres
Date d'inscription : 18/09/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  SERGIO le Sam 28 Mai - 6:14

NICQUEL .... bravo bravo bravo

_________________
avatar
SERGIO
Admin

Nombre de messages : 5345
Age : 60
Localisation : Orange Vaucluse
Date d'inscription : 05/08/2008

Voir le profil de l'utilisateur http://www.bikerebelle.com

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  didier le Sam 28 Mai - 7:51

ca c est du travail nikel cool
avatar
didier

Nombre de messages : 3302
Age : 51
Localisation : orange
Date d'inscription : 18/01/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  titaï le Lun 20 Juin - 17:14

Avant:







Après :







(là il y aura un cache comme l'autre coté)









avatar
titaï

Nombre de messages : 212
Age : 53
Localisation : Aude
Date d'inscription : 25/04/2011

Voir le profil de l'utilisateur http://titai.pagesperso-orange.fr

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  SERGIO le Mar 21 Juin - 6:25

que dire de plus sinon.... bravo bravo bravo bravo bravo

_________________
avatar
SERGIO
Admin

Nombre de messages : 5345
Age : 60
Localisation : Orange Vaucluse
Date d'inscription : 05/08/2008

Voir le profil de l'utilisateur http://www.bikerebelle.com

Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  Invité le Mar 21 Juin - 7:36

es bien dit donc super du taf de pro bravo

Invité
Invité


Revenir en haut Aller en bas

Re: remise en forme bras oscillant qui est très moche d'origine

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut
